【技術交流】-【自準直儀】光電自準直儀《垂直度測量》的操作說明

【技術交流】-【自準直儀】光電自準直儀垂直度測量》的操作說明







垂直度測量(Test for Squareness)


1.  測量前準備

1.1、確認基準線和被測線,選定測量方案

1.1.1、基準線和被測線在水平面內

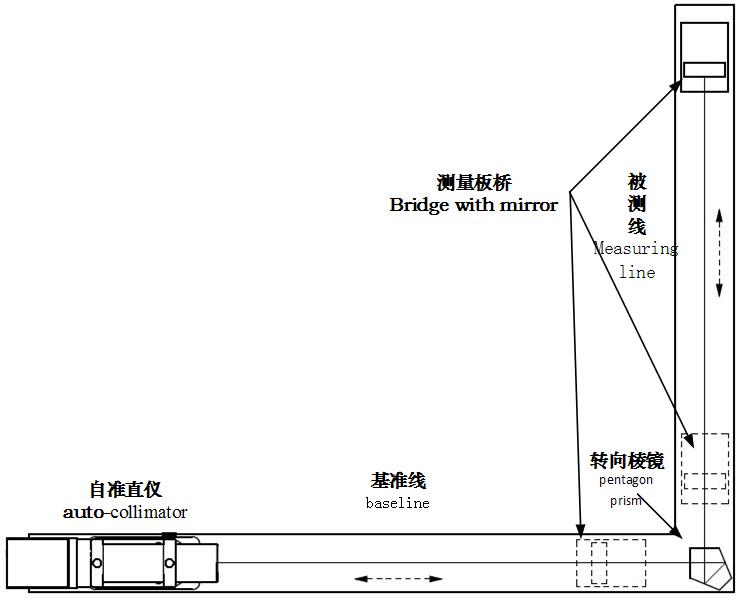

圖1. 水平面內垂直度測量

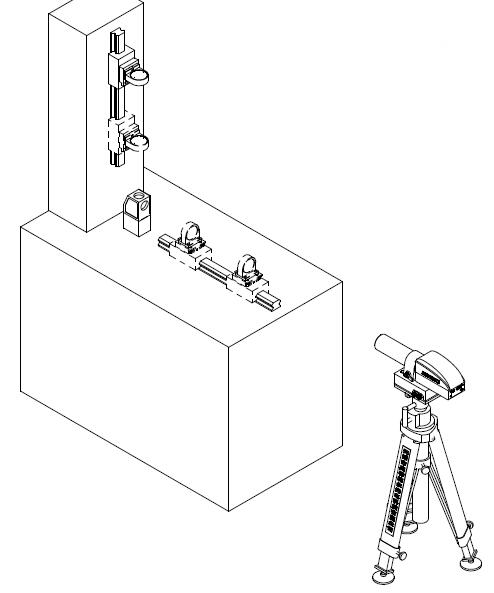

1.1.2、基準線和被測線在豎直面內

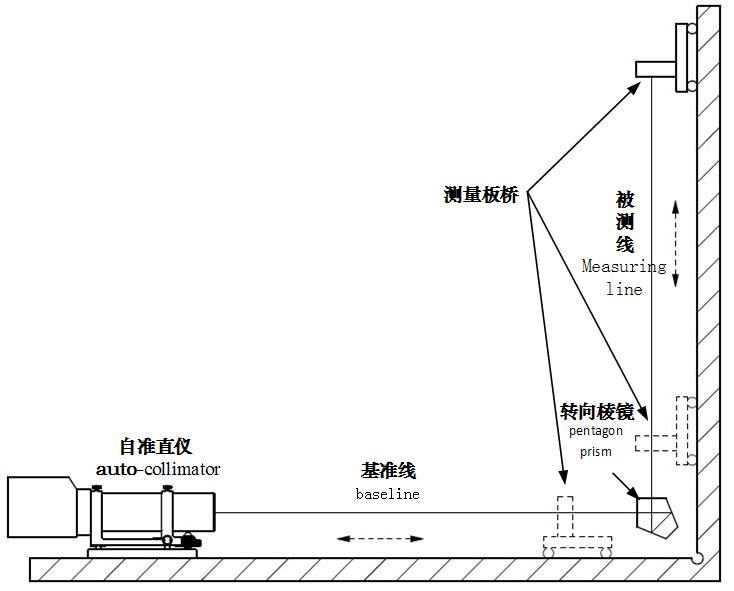

圖2. 豎直面內垂直度測量

1.2、安裝自準直儀

將準直儀安放穩固基座上,并連接各線纜,啟動測量用電腦。

1.3、自準直儀調整

a)、將測量板橋置于基準線上準直儀近端,運行準直儀軟件并啟動測量;

b)、輕輕敲動反射鏡或板橋,調整X軸測量值到原點附近;通過準直儀俯仰微調旋鈕,調整Y軸測量值到原點附近;

c)、輕輕敲動反射鏡,使X軸測量值在±1000″范圍內變化,此過程中,要求Y軸測量值變化量小于10″;

d)、如未達到要求,松開準直儀底座上的鎖緊旋鈕(或手柄),轉動準直儀光管,之后再鎖緊準直儀;

e)、重復(c),直到符合要求。



2.  數據測量

數據測量應在開機預熱三十分鐘后進行!

2.1、自準直儀同軸調整

a)、反射鏡或測量板橋置于基準線上準直儀近端,將兩軸測量值調整到原點附近;

b)、在基準線移動反射鏡到準直儀遠端,通過準直儀水平和垂直調整旋鈕,使該位置兩軸測量值亦在原點附近;

c)、將反射鏡至于被測線上轉向棱鏡近端,輕輕敲動反射鏡,調整測量值到原點附近;

d)、移動反射鏡到轉向棱鏡遠端,調整準直儀使測量值調整到原點附近。

2.2、基準線測量

a)、將反射鏡移動到準直儀近端,保存第一個測量值;

b)、移動反射鏡到下一測量點,保存測量值;

c)、重復(b),直到基準線測量完成。

2.3、被測線測量

a)、將反射鏡至于被測線上轉向棱鏡近端,保存測量值;

b)、移動反射鏡到下一測量點,保存測量值;

c)、重復(b),直到被測線測量完成。

注:基準線和被測線測量過程中,準直儀位置不可移動!



3.  數據處理

參照平行度測量,改變計算模式即可。
