紅外靶標、紅外分劃板
產品簡介 Product introduction
我司生產的常規分劃板、半五棱鏡系列分劃板、槍瞄系列分劃板、分辨率板等已廣泛應用于市場，我司光學微加工事業部擁有國內先進的光刻加工設備，可以按客戶不同要求進行加工生產。
紅外靶標/紅外分劃板，是通過在金屬薄板上加工不同圖形的孔而形成不同的靶標。當黑體照射靶標時，被測試的熱像儀會觀察到在均勻背景下的邊界銳利的靶標圖形。我司提供14種不同類型的標準紅外靶標，可咨詢定制。
● 四桿靶標
四桿標靶用于計算最小可分辨溫差（MRTD）測試，一組不同空間頻率的靶標用于測試MRTD，不同靶寬尺寸（空間頻率）的靶標均可以匹配旋轉靶輪。
● 三角靶標
三角靶標用于測試紅外熱像儀的TOD（三角方向判別），TOD參數類似于MRTD或者MDTD測試，然而，TOD測試比MRTD或者MDTD測試在理論及實踐上有著更為先進之處。
● 圓孔靶標
圓孔靶標用于測試MDTD（最小可探測溫差）參數，也可以用于軸對準或者瞄準過程。
● 方形靶標
方形靶標用于測試NETD（噪聲等效溫差），F(xiàn)PN（固定圖形噪聲），SITF（信號傳遞函數），ATF（非周期傳遞函數）等參數。

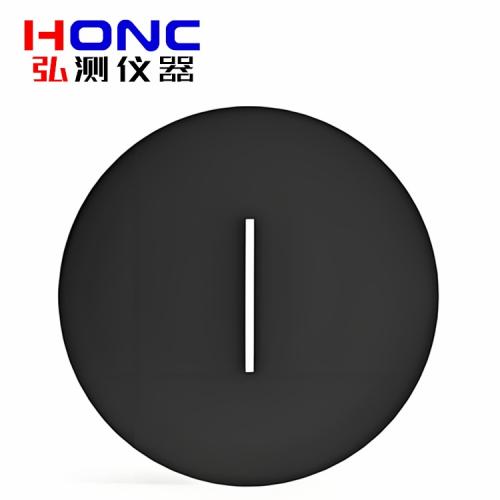

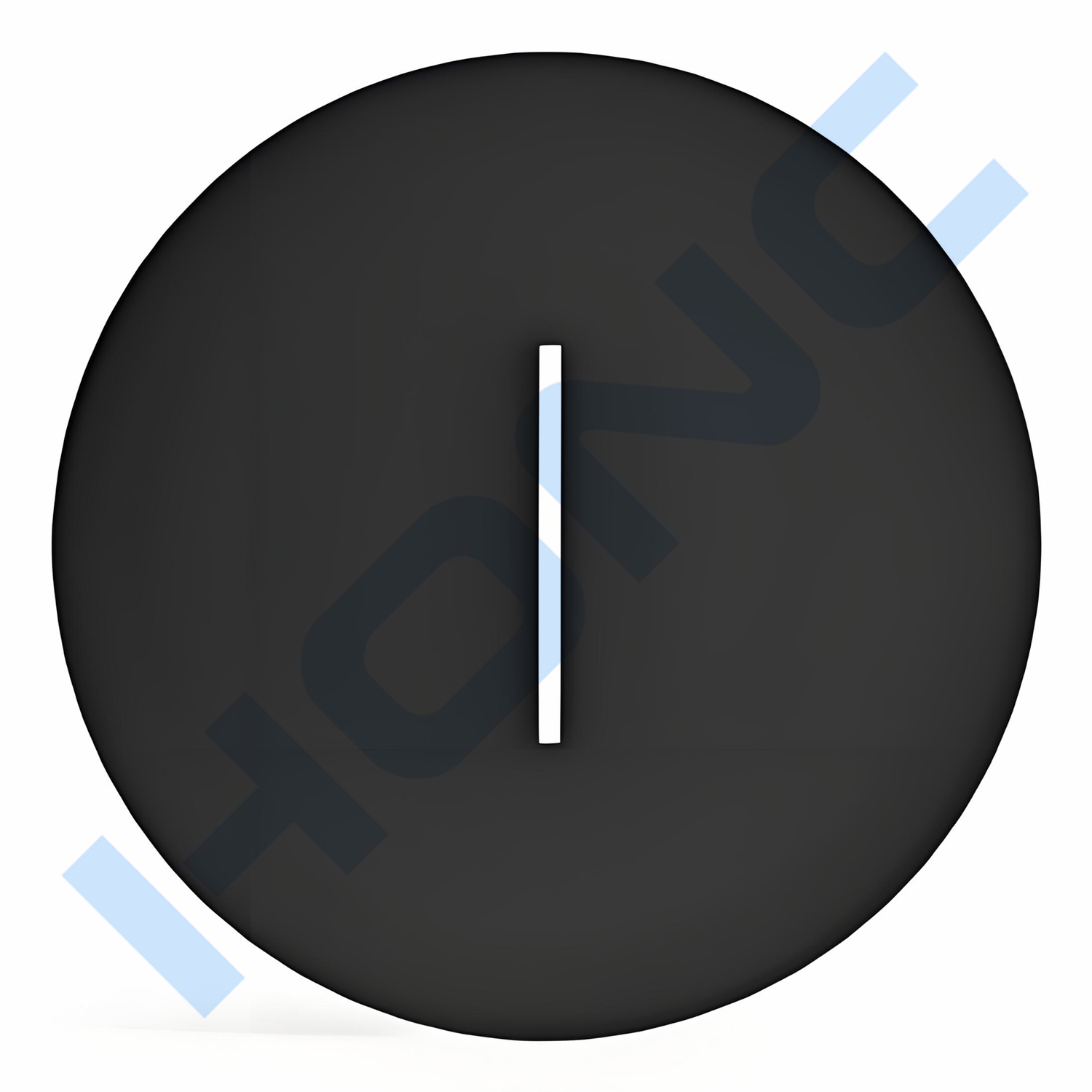

● 狹縫靶標
狹縫靶標通過加工不同寬度的矩形圖案而制作，用于測試SRF（狹縫響應函數）。

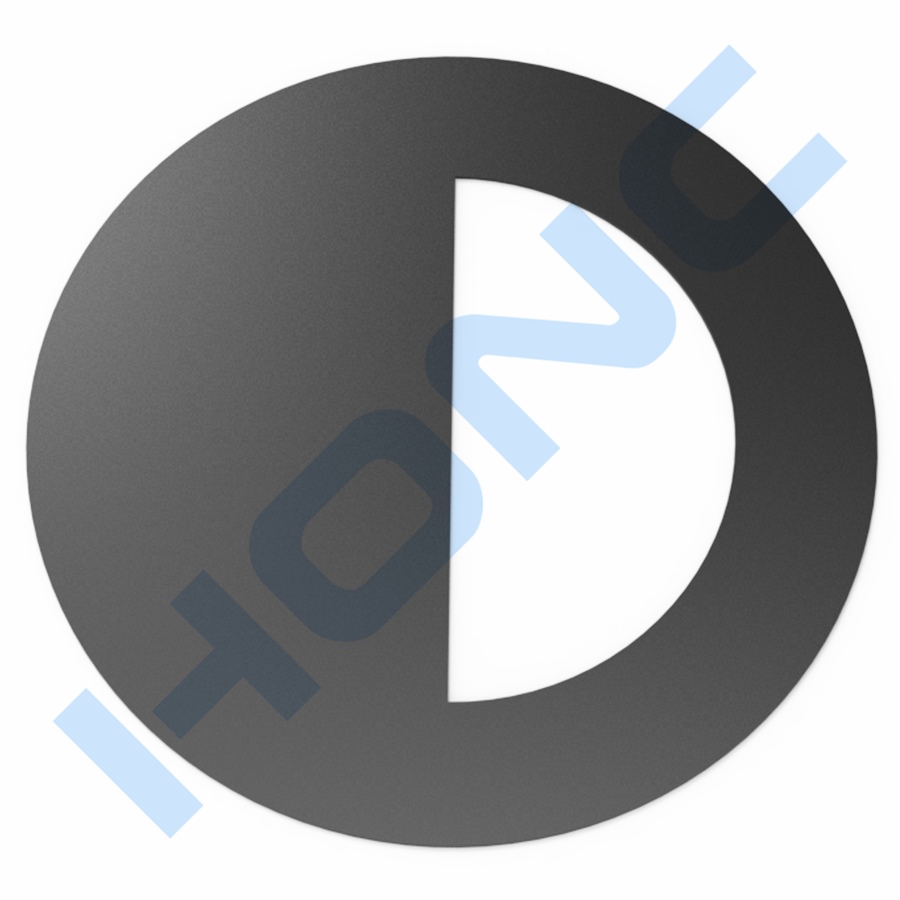

● 刀口靶標
刀口靶標基于測試刀口的線擴展函數而用于測試MTF（調制傳遞函數），其基于加工銳利的半月刀口而制造。
● 十字圓孔靶標
對準靶標用于軸對準，瞄準以及聚焦功能，其基于加工圓孔以及十字圖形而制造。

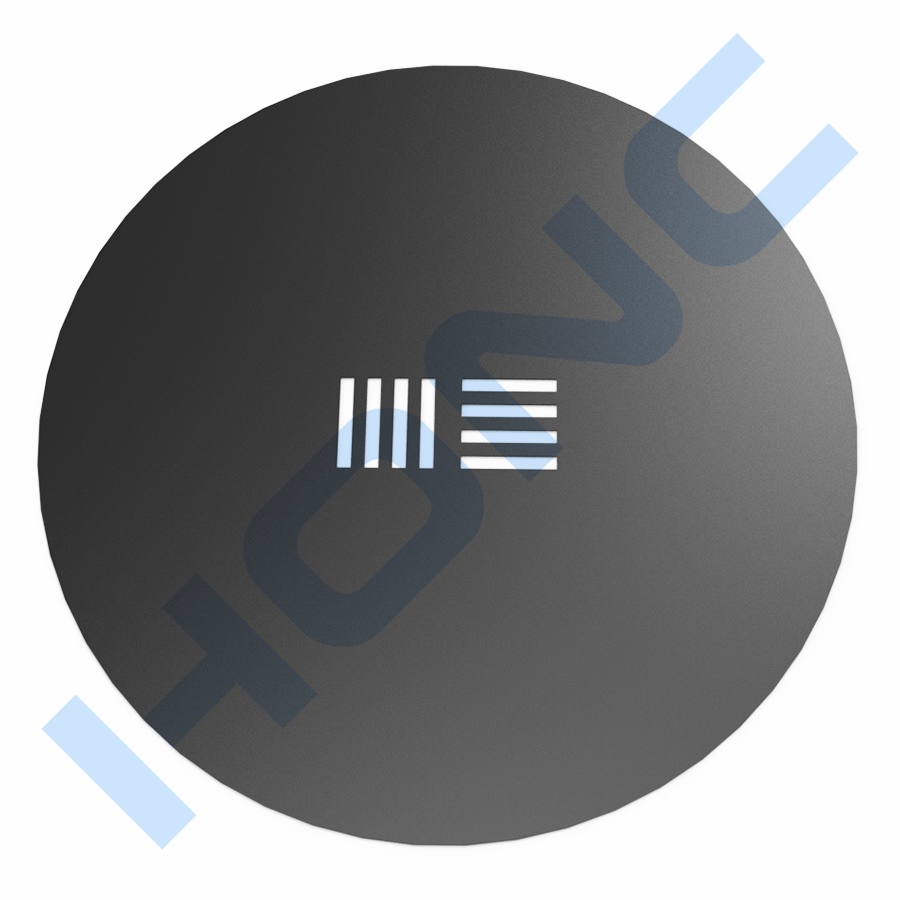

● 雙四桿標靶
雙四桿靶標基于其垂直及水平方向的四桿圖形用于測試MRTD參數，且可以節省測試時間。

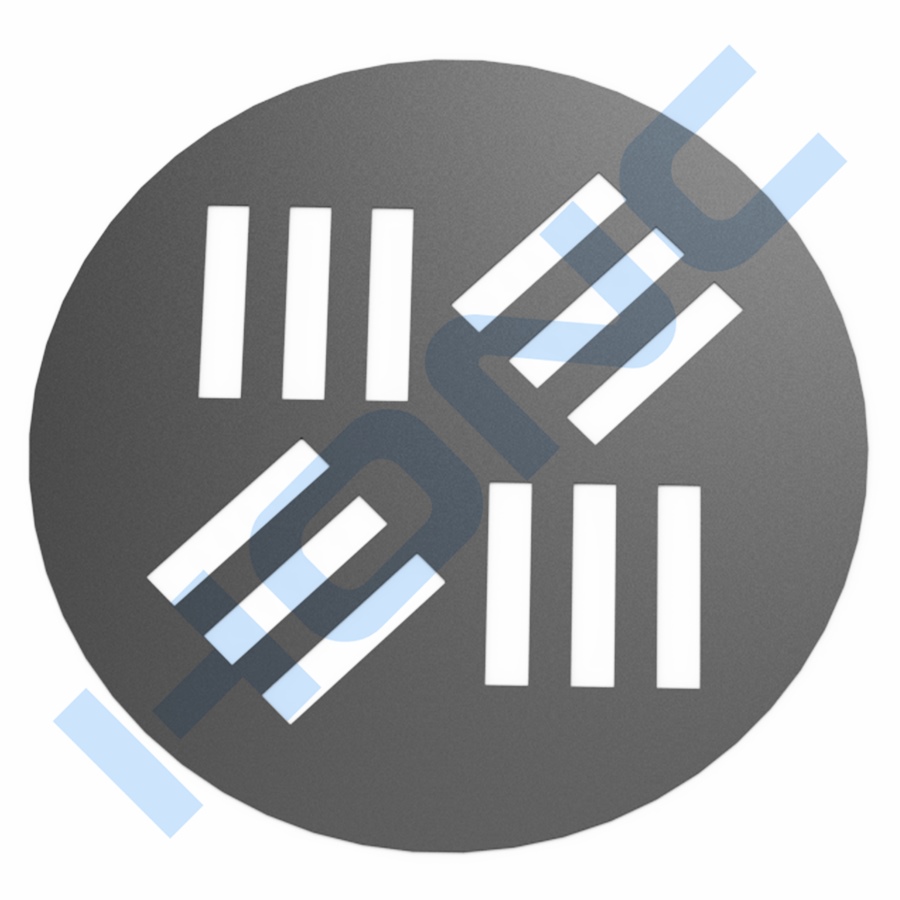

● 多四桿標靶
多四桿靶標是高效率測試MRTD參數的靶標，具有多個四桿圖形的單多四桿靶標可以代替一系列的單圖形的四桿靶標。

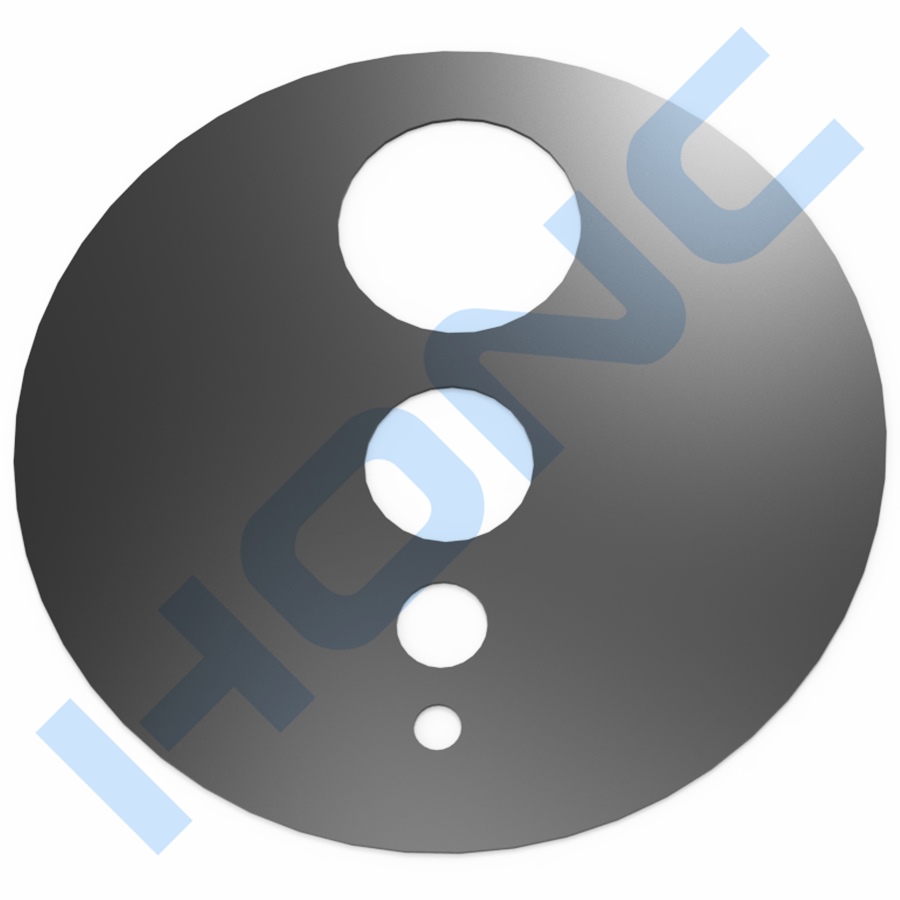

● 多圓孔標靶
多圓孔靶標是高效率測試MDTD參數的靶標，具有多個圓孔圖形的單多圓孔靶標可以代替一系列的單圖形的圓孔靶標。

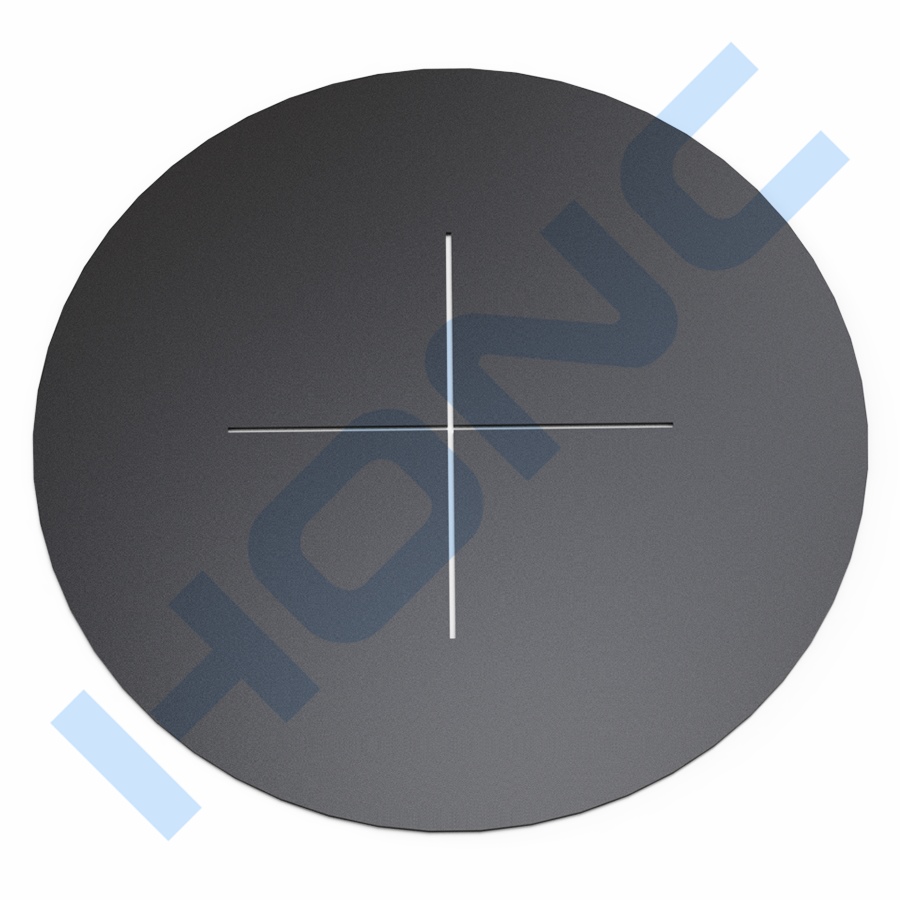

● 十字靶標
十字靶標用于評估噪聲測試中圖像處理算法的有效性。

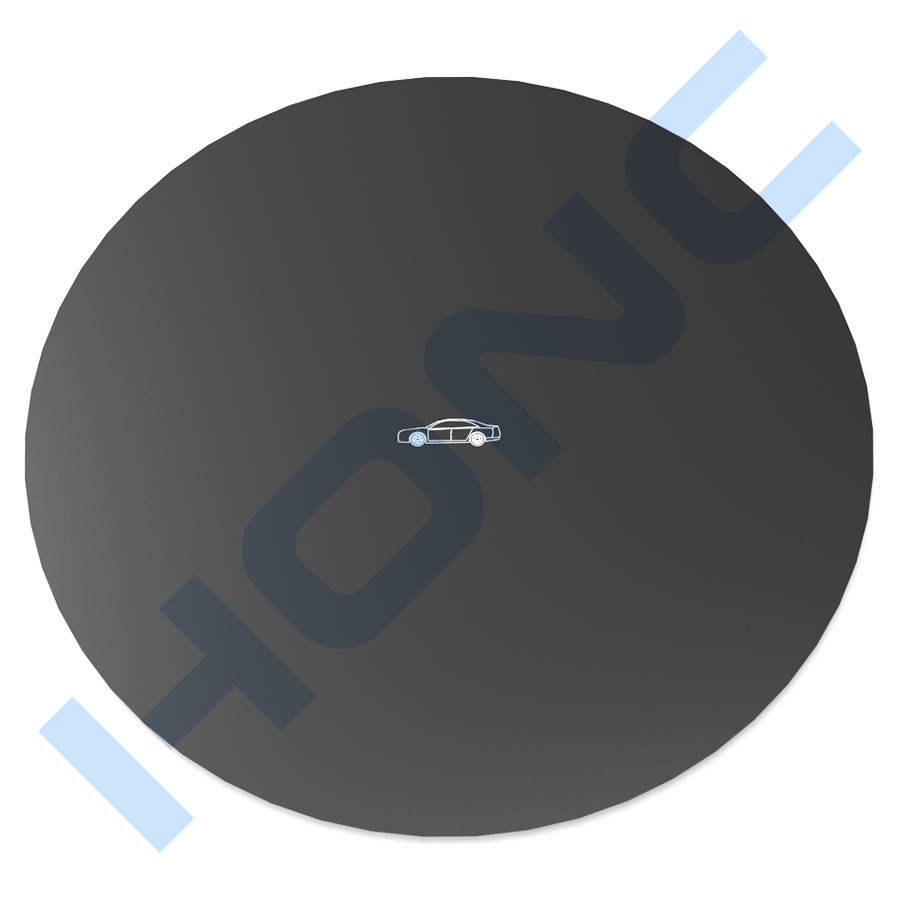

● 輪廓標靶
輪廓靶標用于評估被測試相機對于真實目標的識別范圍。
技術指標 Technical indicators
紅外靶標、紅外分劃板
序號
靶標形象
靶標名稱
靶標規格
靶標尺寸（外形）
基材
1
四桿靶標
定制
30mm
銅（發黑）
2
三角靶標
定制
30mm
銅（發黑）
3
圓孔靶標
定制
30mm
銅（發黑）
4
方形靶標
定制
30mm
銅（發黑）
5
狹縫靶標
定制
30mm
銅（發黑）
6
刀口靶標
定制
30mm
銅（發黑）
7
十字圓孔靶標
定制
30mm
銅（發黑）
8
雙四桿標靶
定制
30mm
銅（發黑）
9
多四桿標靶
定制
30mm
銅（發黑）
10
多圓孔標靶
定制
30mm
銅（發黑）
11
十字靶標
定制
30mm
銅（發黑）
12
輪廓標靶
定制
30mm
銅（發黑）
可定制其他規格尺寸
