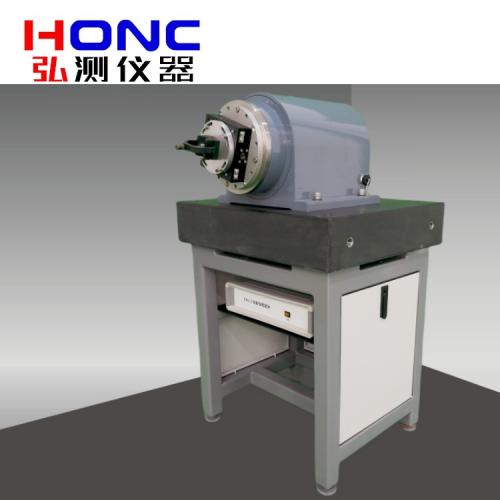

CXJ-2型 高精度全自動測斜儀校準裝置
產品簡介 Product introduction
本系列高精度測斜儀校準裝置，是臥式臺體與數顯系統構成高精度角度測量系統，可實現0-360°任意角度的測量。也可用于檢測各種測斜儀、傾斜儀、加速度計、加速度表、角度塊規、光學棱鏡、電機、編碼器等高精度角度器件的任意旋轉角度定位精度、回轉精度和角度定位重復性的檢測。
本儀器具有測角精度高、操作方便、可實現自動顯示等特點。它適用于科研、計量部門的實驗，儀器及機械制造業的角度計量、檢測之用。
本系列高精度測斜儀校準裝置是用于檢測、校準測斜儀的專用測量儀器，它可以完成測斜儀相關角度指標（靈敏度、示值誤差、示值靈敏度）的檢測。本儀器能夠?qū)崿F(xiàn)測斜儀檢測過程中標準角度的自動轉位，并通過計算機軟件完成整個測量過程中數據的記錄、保存與打印。具有測角精度高、操作方便、可實現自動測量等特點,它適用于計量院所的校準檢定，測斜儀制造廠家的出廠檢定之用。
本系列高精度測斜儀校準裝置，符合JJF1550-2015測斜儀校準規范，可實現檢定臺自動轉位，各檢測功能正常。

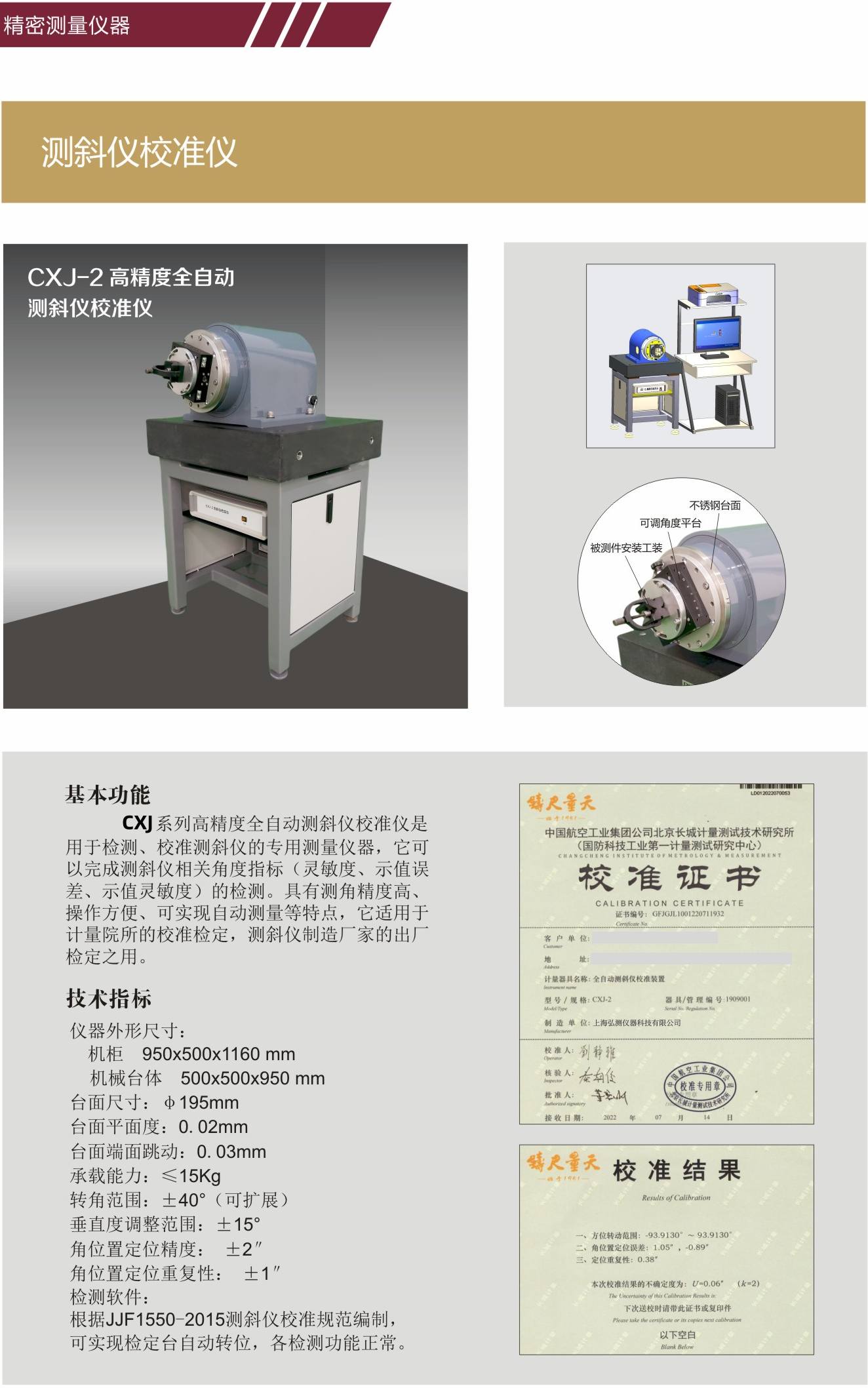

技術指標 Technical indicators
1) 儀器外形尺寸：機柜：950*500*1160 機械臺體：500*500*950
2) 臺面尺寸：φ195mm
3) 臺面平面度：0.02mm
4) 臺面端面跳動：0.03mm
5) 承載能力：≤15Kg
6) 轉角范圍：±40°
7) 垂直度調整范圍：±15°
8) 角位置定位精度： ±2″
9) 角位置定位重復性： ±1″
10) 檢測軟件：根據JJF1550-2015測斜儀校準規范編制，可實現檢定臺的自動轉位，各檢測功能正常。
