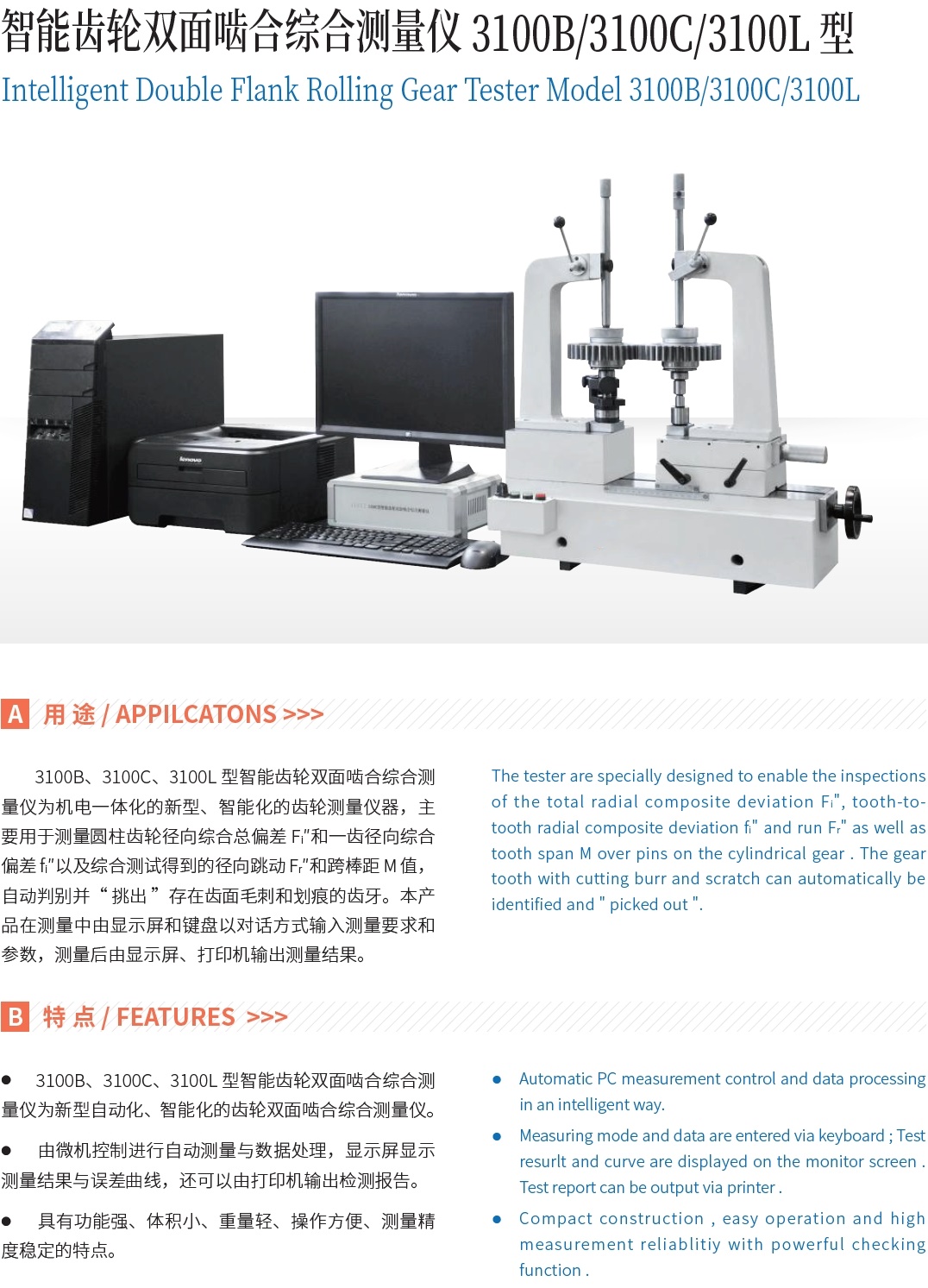

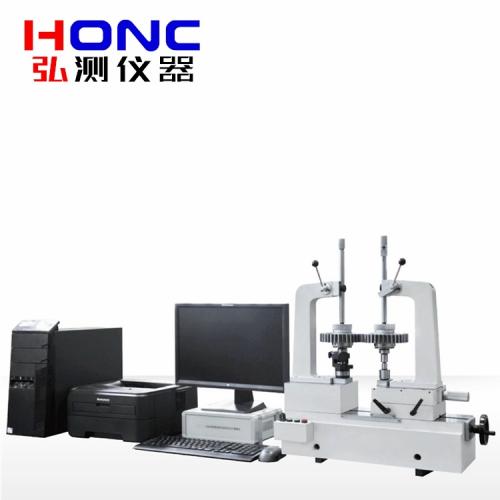

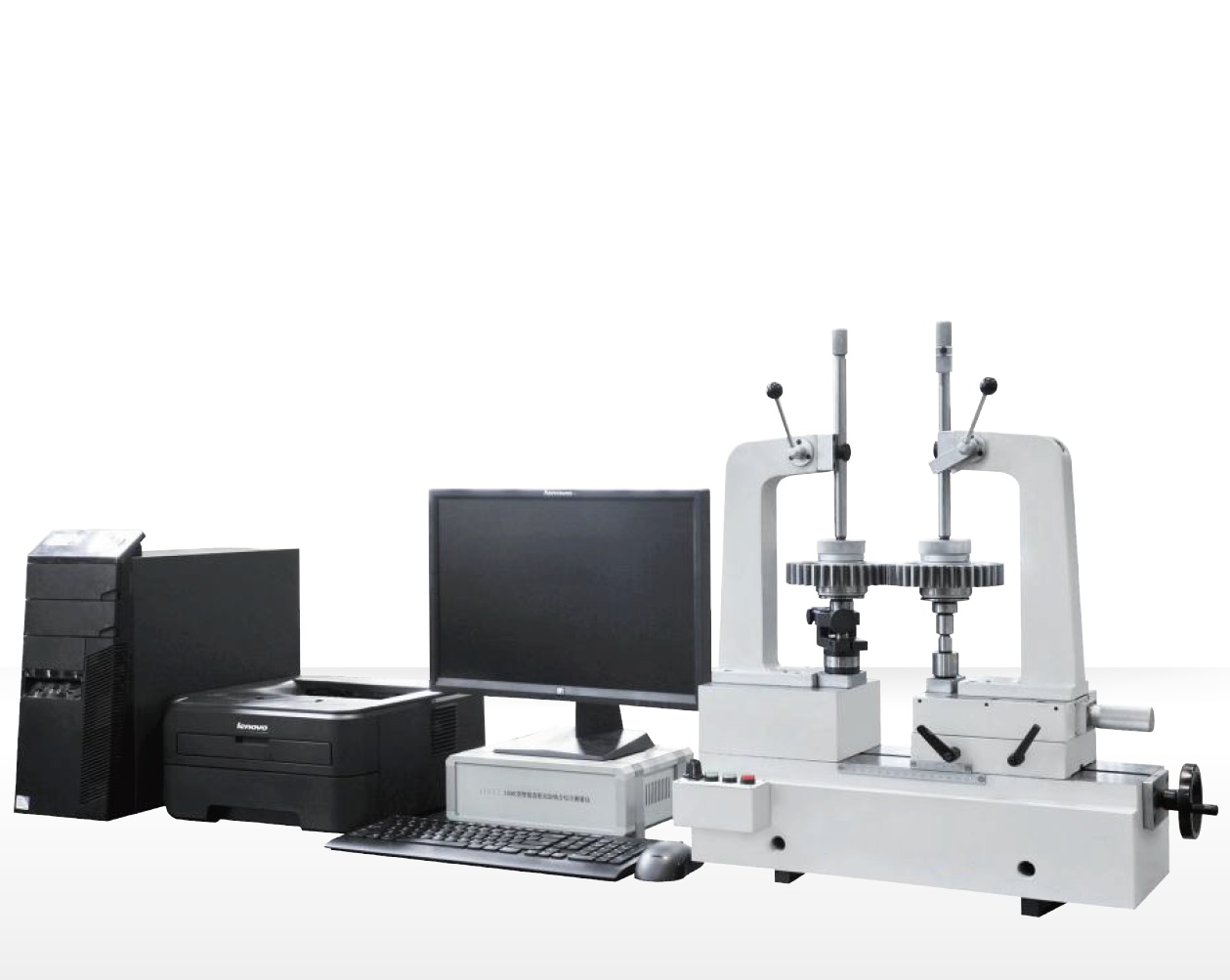

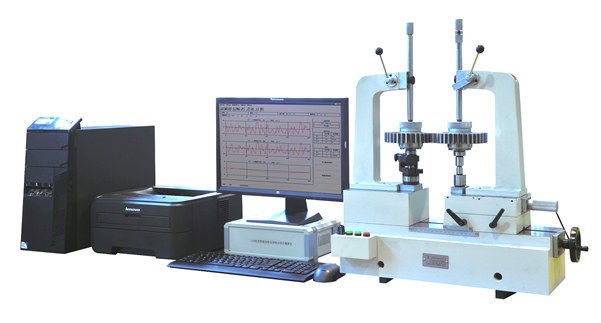

3100B、3100C、3100L型 智能齒輪雙面嚙合綜合測量儀
產品簡介 Product introduction
本測量儀為機電一體化的新型、智能化的齒輪測量儀器，主要用于測量圓柱齒輪徑向綜合總偏差Fi″和一齒徑向綜合偏差fi″以及綜合測試得到的徑向跳動Fr″和跨棒距M值，自動判別并“挑出”存在齒面毛刺和劃痕的齒牙。本產品在測量中由顯示屏和鍵盤以對話方式輸入測量要求和參數，測量后由顯示屏、打印機輸出測量結果。
性能特點 Performance characteristics

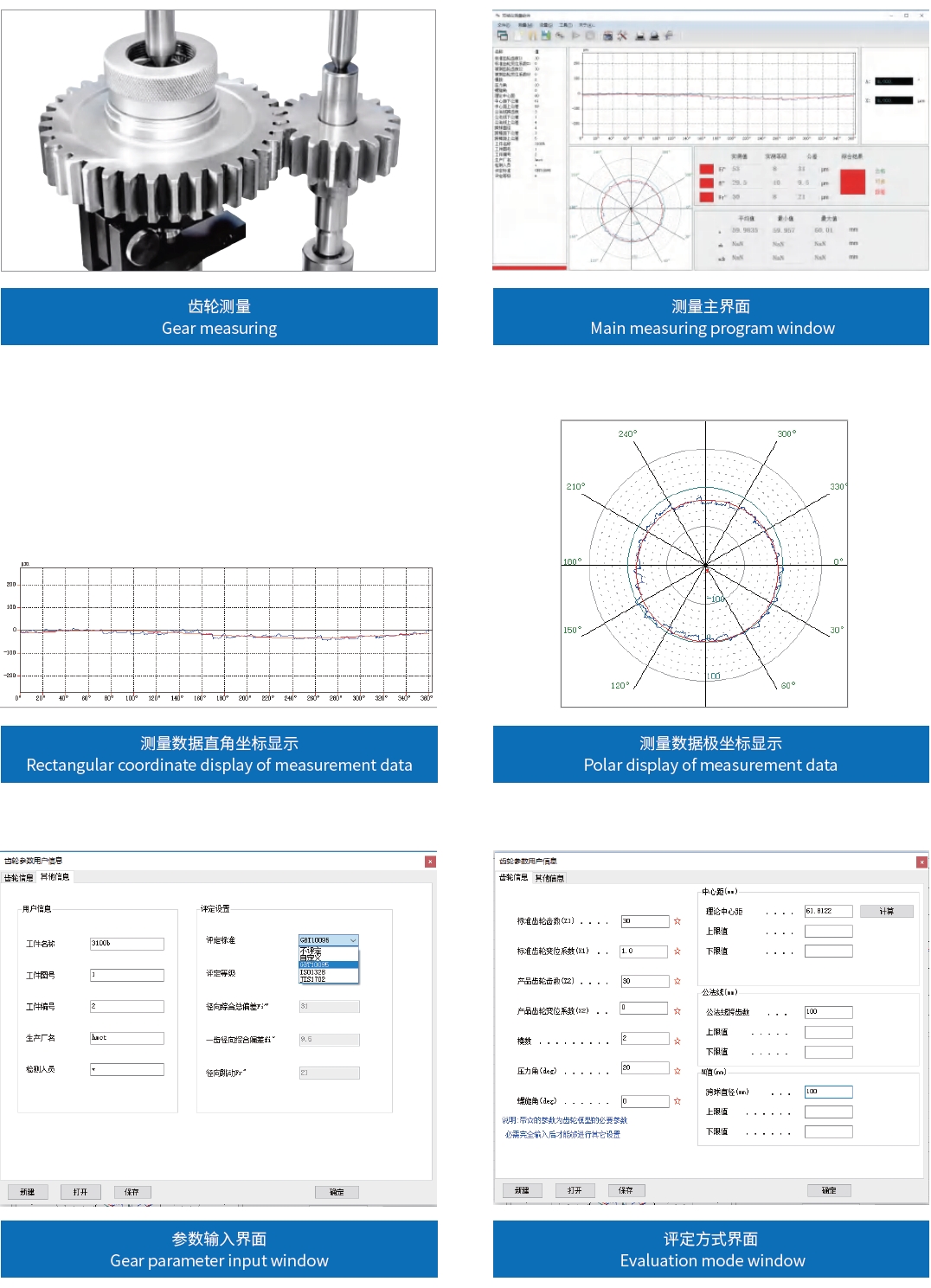

● 本測量儀為新型自動化、智能化的齒輪雙面嚙合綜合測量儀，由微機控制進行自動測量與數據處理，顯示屏顯示測量結果與誤差曲線，還可以由 打印機輸出檢測報告。
● 它具有功能強、體積小、重量輕、操作方便、測量精度穩定等特點。

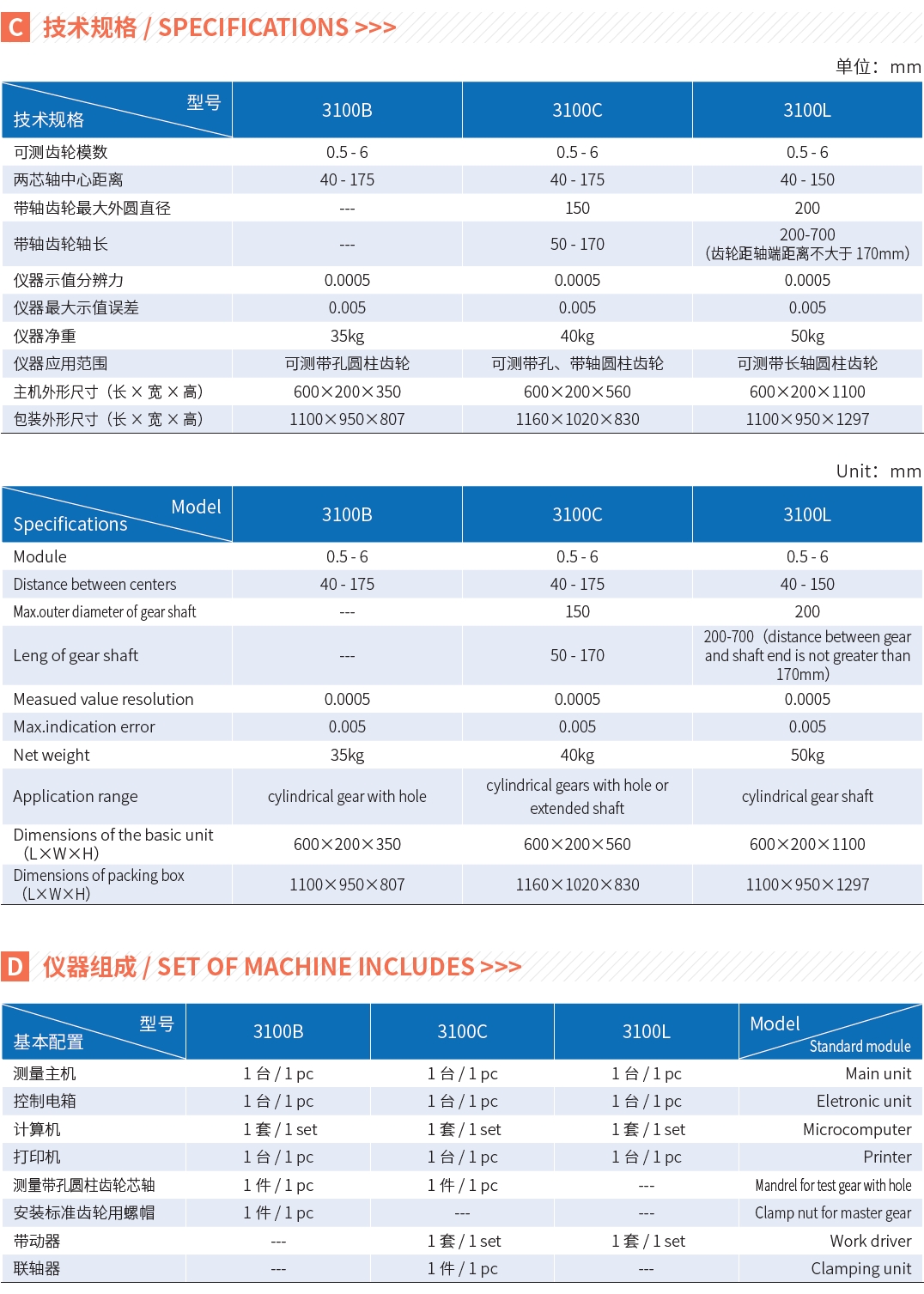

技術指標 Technical indicators
規格/型號
3100B
3100C
3100L
可測齒輪模數
0.5-6mm
兩芯軸中心距離
40-175mm
40-175mm
40-150mm
帶軸齒輪最大外圓直徑
--
150mm
200mm
帶軸齒輪軸長
--
50-180m
200-700mm(齒輪距軸端距離不超180mm)
儀器示值分辨力
0.0005mm
儀器最大示值誤差
0.005mm
被測齒輪最大重量
35kg
40kg
50kg

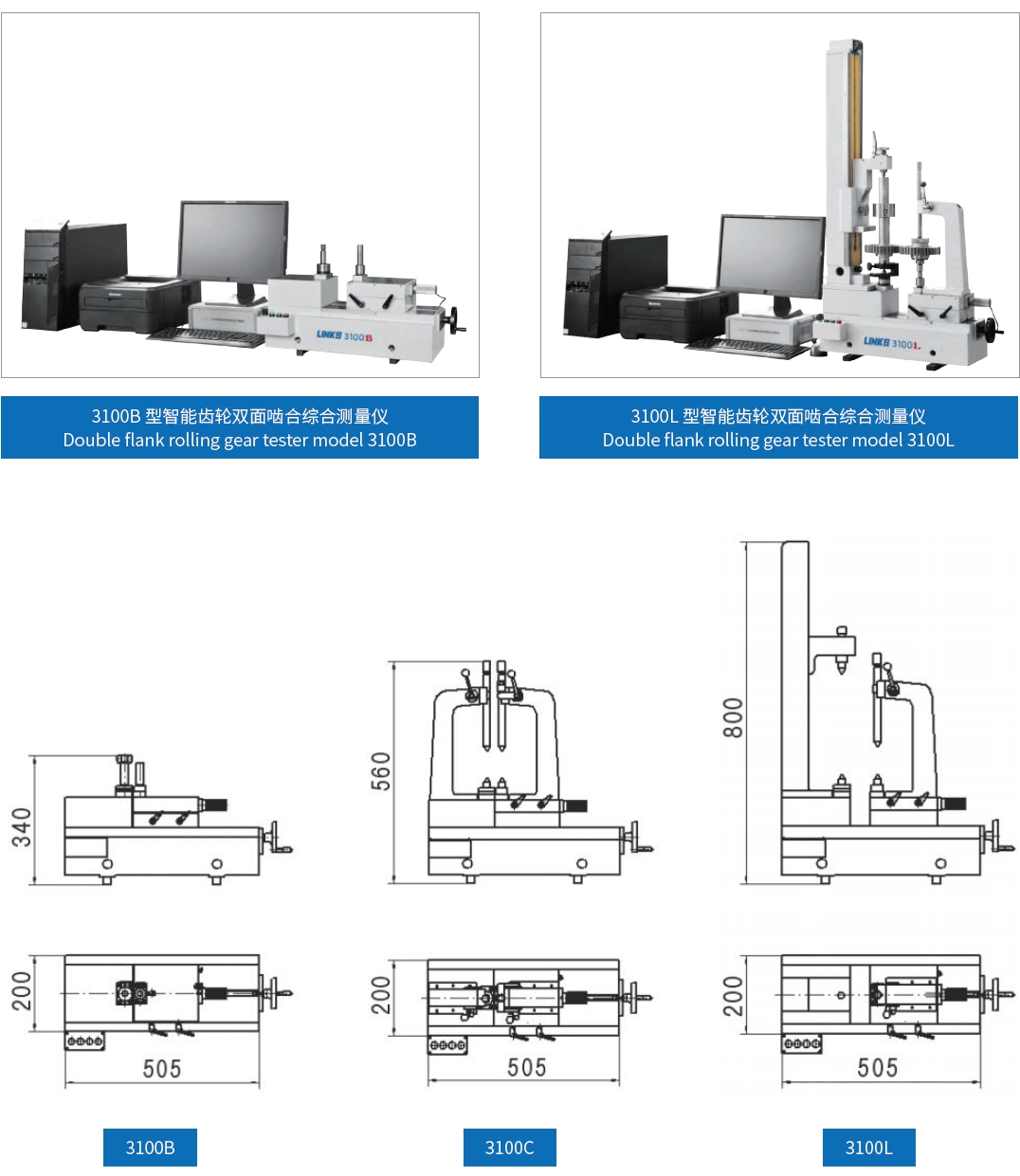

主機外形尺寸(長×寬×高)
600mm×200mm×350mm
600mm×200mm×560mm
600mm×200mm×1100mm
儀器應用范圍
可測量帶孔圓柱齒輪
可測量帶軸、帶孔圓柱齒輪
可測量帶長軸圓柱齒輪
標準配置 Standard configuration
規格/型號
3100B
3100C
3100L
測量主機
1臺
1臺
1臺
控制電箱
1臺
1臺
1臺
計算機
1套
1套
1套
打印機
1臺
1臺
1臺
測量帶孔圓柱齒輪用芯軸
1件
1件
--
安裝標準齒輪用螺帽
1件
--
--
帶動器
--
1套
1套
聯軸器
--
1件
--

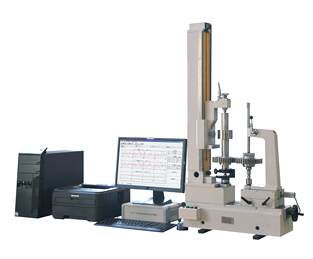

3100L型智能齒輪雙面嚙合綜合測量儀

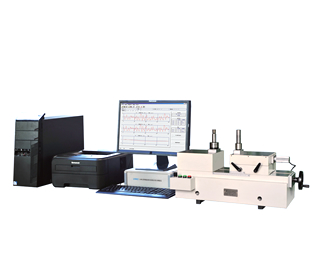

3100B型智能齒輪雙面嚙合綜合測量儀
