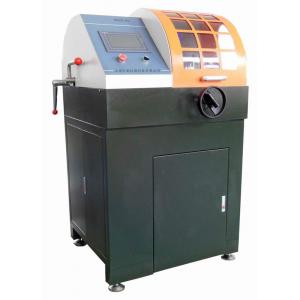

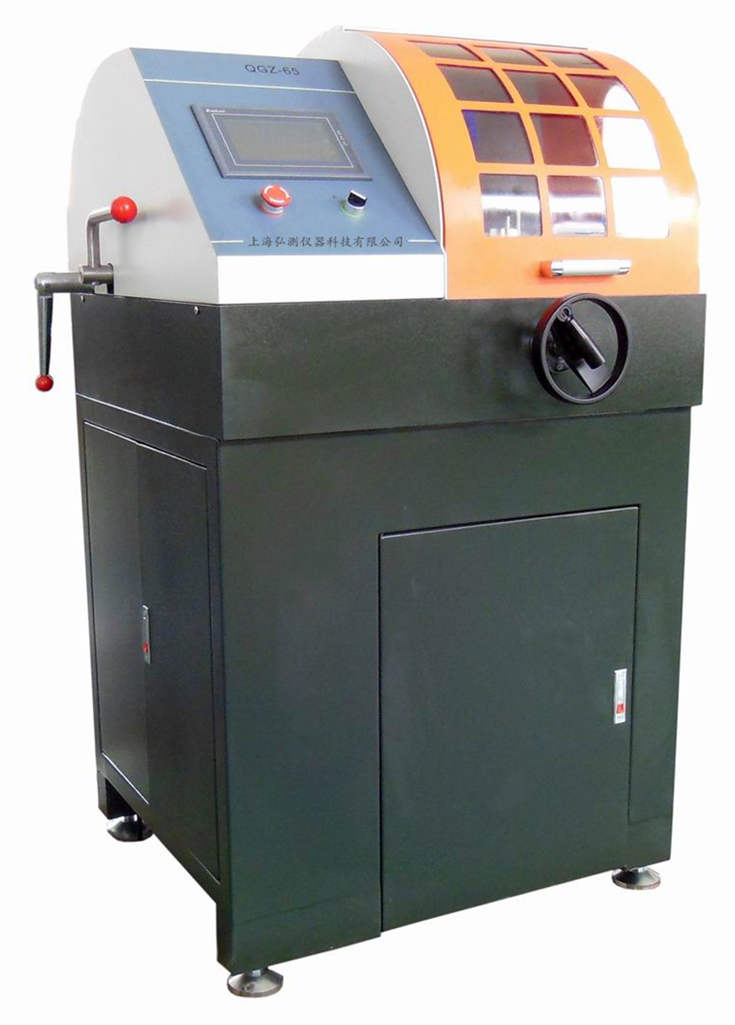

QGZ-65型 智能型全自動金相試樣切割機（65mm）
產品簡介 Product introduction
QGZ-65型 全自動金相試樣切割機，是由電子觸摸開關控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動設定。
本機是一種手動/PLC控制自動為一體的金相試樣切割機，具有非常高的可靠性和控制能力。
具體有；㈠、手動、自動隨意轉換，㈡、觸摸屏顯示各種切割數據，㈢、精確定位，㈣、砍式切割、絕對切割、增量切割三種功能切割方式；
為了方便切割室清洗和主軸電機安全，我們采用了機、電分離，切割室安全防護罩選用了全透明有機玻璃材料，切割室內安裝了換氣風機，增加了工作室內明亮和清晰度，設計更人性化,運用了人機工程學原理。設備配有冷卻水箱專供儲存冷卻液，對巖石、陶瓷等試樣的切割,必須使用金剛石砂輪片才可切割。本機實驗過程中噪音低，操作方便，外形美觀，使用安全，是實驗室制樣必備設備之一。
本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康?，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。
性能特點 Performance characteristics
1、主機采用全塑鋼加厚鋼板機身
2、超大切割室
3、手動/全自動切割方式，任意切換
4、屏顯式控制系統，直接選擇切割速度；動態顯示全過程切割數據
5、自動三通道冷卻系統，避免試樣塊燒
6、切割精確定位，實時跟蹤顯示進刀深度（液晶數顯）
7、模式化編程更適合批量切割取樣
8、封閉式切割，開機保護功能
9、取樣結束切割刀自動復位功能
10、超大切割功率，不再出現卡刀現象
11、主機、冷卻系統一體式
12、工作臺Y方向移動行程235mm
13、工作臺Z向移動行程35mm
14、多種進給方式，砍式切割、絕對切割、增量切割三種功能切割方式，用戶可任意設定
15、多種進給速度，用戶可任意設定
16、機身內置高亮度防水照明系統，有效輔助切割
17、超大透明視窗，可隨時觀察切割動態過程
18、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑
19、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）
20、可對巖石、陶瓷等試樣的切割（必須使用金剛石砂輪片才可切割）
技術指標 Technical indicators
| 機身材質 | 塑鋼加厚鋼板 |
| 最大切割能力 | 最大圓形切割能力：￠60mm（管材）； |
| 切割片/砂輪片規格 | （￠300--￠400）×（2-3）×￠32mm |
| 進刀深度跟蹤 | 液晶數字顯示 |
| 冷卻系統 | 內置自動循環水冷系統；自動（水冷3通道） |
| 水箱容量 | 70L
|
| 過濾系統 | 三重過濾裝置（內置） |
| 顯示方式 | 液晶屏顯動態顯示切割指標和切割過程 |
| 主軸轉速 | 500-3000r/min |
| 切割方式 | 全自動/手動 |
| 進給方式 | 用戶可自行設置 |
| 進給速度 | 每分鐘3mm，5mm，8mm共三種 （用戶可自行設置） |
| 復位方式 | 自動 |
| 切割片移動方式 | 垂直線性方向 |
平臺Z方向最大移動距離
| 35mm |
| 平臺Y方向最大移動距離 | 235mm |
| 機臺形式 | 落地式（立地一體式） |
夾持臺形式
| 雙邊快速夾緊夾具 |
| 照明系統 | 高亮度防水照明（內置） |
| 電源 | 380V/50HZ |
| 切割功率 | 2.2KW |
| 外形尺寸 | 800mm×760mm×1370mm |
| 整機重量 | 約300kg |
標準配置 Standard configuration
1、主機 1套
2、砂輪片 1片
3、水管 1根
4、電源線 1只
5、把手 1只
6、冷卻系統 1套
7、快速夾具 1套
8、隨機文件 1份
選配附件 Optional accessories
A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備注 |
金相切割片A系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。 |
250*1.2-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.5-3.0*25-32 |
450*2.8-3.2*25-32 |
500*3.0-3.5*32 |
B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片B系列 | Al2O3 | 230*0.8-1.5*25-32 | 適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
C、專用型金相切割片：適合切割銅材、鋁合金、非鐵金屬及非金屬材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
該系列產品切割硬度分為：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
產品名稱 | 磨料 | 規格/mm | 備 注 |
金相切割片C系列 | SiC | 230*0.8-1.5*25-32 | 切割非鐵金屬材料（銅 鋁 鋅 鎢 鉬 鈦 鑄鋁 鎢鉬合金 硬質合金等）及非金屬脆性材料（玻璃 陶瓷 巖石）。 |
250*1.0-2.0*25-32 |
300*1.5-2.0*25-32 |
350*2.0-3.0*25-32 |
400*2.6-3.0*25-32 |
450*2.8-3.5*25-32 |
500*3.0-4.0*32 |
