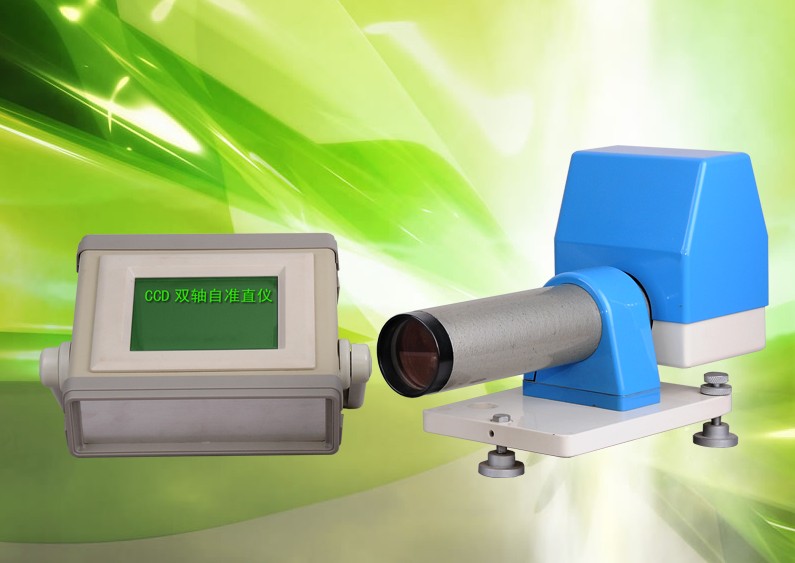

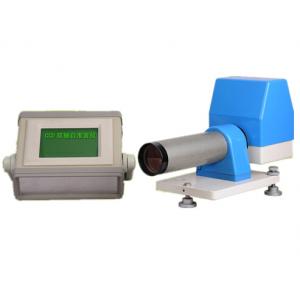

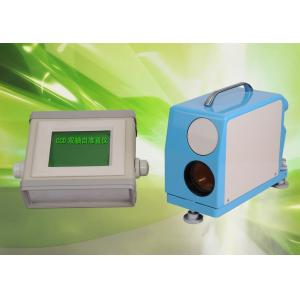

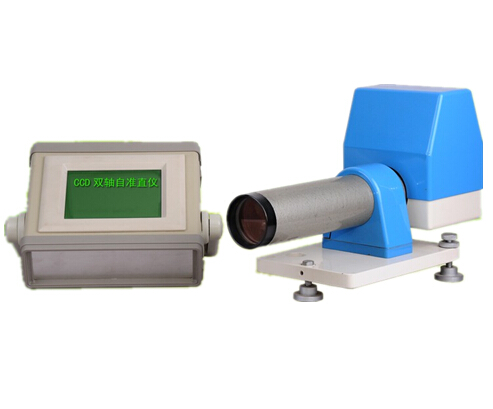

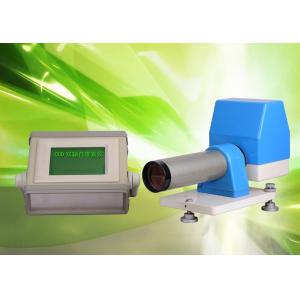

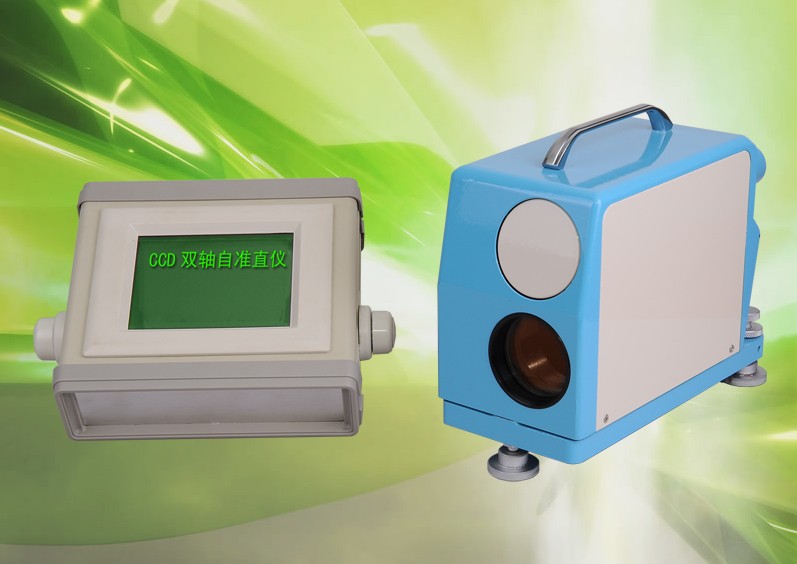

HC-CSZ-1型 高精度電腦雙軸精密自準直儀
產品簡介 Product introduction
HC-CSZ-1型 高精度電腦雙軸精密自準直儀是一臺用于高精度的小角度測量儀器，可以在任意的空間位置同時進行雙軸測量和顯示。該儀器作為一種精密角度計量標準，廣泛運用于多面棱體、光學棱鏡、多齒分度臺等的檢定；也可用于平板平面度、導軌直線度等的檢定；在工業檢測領域，可以用于轉臺轉角測試和校準、精密工件的平行度和垂直度的檢測等。該產品已經廣泛應用于航天、航空、計量、軍用、工業生產和科研開發等領域。隨著人們對檢測工具的精度和檢測范圍的要求越來越高，高精度、大量程、智能化的CCD雙軸自準直儀的應用越來越廣泛。并且雙軸同時測量給很多角度計量和檢測任務帶來了方便。
工作原理 Working principle
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器，它利用光學自準直法，把角度量變成線值量，由微型線位移光柵傳感器測出線值變化量，間接地把角度變化量測出來。它廣泛用于小角度的精密測量。如：配合多面棱體用來檢驗各種分度圓（多點分度臺、光學分度臺、轉臺、測角儀等）的分度誤差；測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等；同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。
性能特點 Performance characteristics
1）雙軸同時測量和顯示，讓檢測過程更加直觀；
2）傾斜、垂直等不同的安裝方向上均能正常使用；
3）測量結構多種顯示模式供選擇；
4）測量范圍大、測量精度高；
5）測量分辨率高、測量靈敏度高；
6）人性化觸摸屏操作界面，使用簡便；
7）體積小、重量輕、方便攜帶，適于現場測量。
特殊功能：
1）觸摸屏操作、液晶屏顯示輸出；
2）多種顯示方式供選擇：大數字、表格、坐標系；
3）多種角度單位供選擇：毫弧、秒、度分秒、度、微米/米；
4）多種分辨率模式，以秒為例：0.001″、0.002″、0.005″、0.01″、0.02″、0.05″、0.1″、0.2″、0.5″、1″、2″、5″、10″；
5）公差范圍設置，公差的形式包括圓形或矩形；
6）聲音提示功能，在信號進入或離開測量范圍時，儀器會發出提示聲音；
7）中文和英文兩種語言模式；
8）支持絕對測量和相對測量，可以任意設置零位；
9）數據存儲功能；
10）通過專用軟件可以與計算機連接。
技術指標 Technical indicators
型 號 | HC-CSZ-1 | HC-CSZ-1A |
精度等級 | 1級 | 2級 | 1級 | 2級 |
測量精度 | 0.1″/±10″內, 0.5″/±300″內 | 0.2″/±10″內, 1″/±300″內 | 0.1″/±10″內, 0.5″/±600″內 | 0.2″/±10″內, 1″/±600″內 |
測量范圍 | ±300″ | ±300″ | ±600″ | ±600″ |
物鏡焦距 | 550mm | 300mm |
分辨力 | 可選，可顯示至0.001″ |
外型尺寸 （mm） | 自準直光管：290×120×220 顯 示 器：250×200×80 | 自準直光管：360×130×220 顯 示 器：250×200×80 |
接口 | RS232 |
總重量 | 9 Kg |

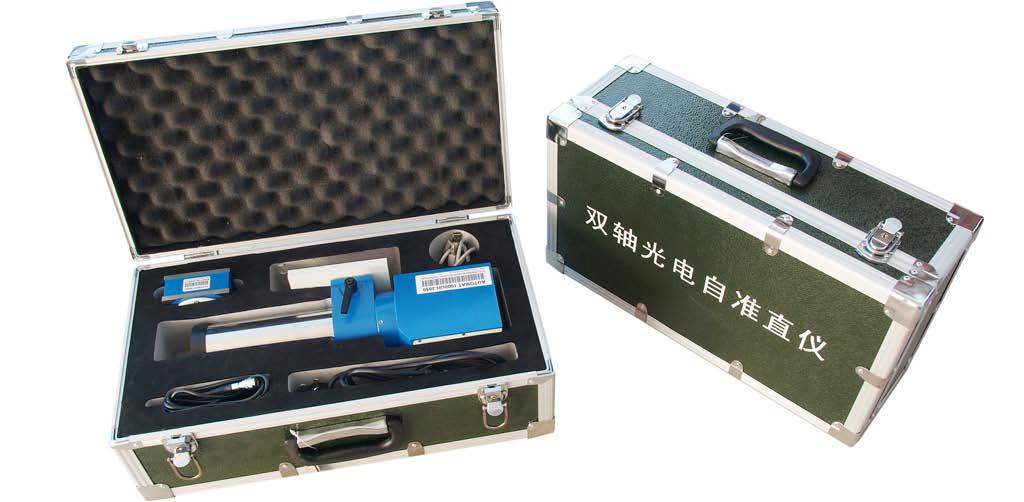

標準配置 Standard configuration
1、儀器主機
2、反射鏡
3、光源變壓器
4、數據顯示器
選配附件 Optional accessories
花崗巖工作臺
找像器
直角五棱鏡（25×25、40×40兩種規格)
金屬多面棱體（多種規格）
棱體心軸
標準光學角規（多種規格）
多齒分度臺（多種規格）
升降支架
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定，做測件與儀器中間不得有抖動的氣流，如通風口、暖氣片、電烙鐵、臺燈、人體溫度等，應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡，觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡，該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差，提高儀器精度。一般取3～5次。
4、儀器使用前應用軟性紗布和航空汽油將基面的防繡油脂清擦干凈。
5、儀器的二維測微器，供用戶在觀察時使用。
6、測微鼓輪系由精密螺桿付組成，使用時，切勿旋轉過快，或用力過猛，以防精密螺桿精度走失及定位失靈。
保養維護 Maintenance
1、該儀器系精密光學儀器，應該由專人保管。使用者應了解儀器的原理、性能及使用方法。使用存放應十分小心，防止碰撞及振動。應保持工作環境的消潔及溫度穩定。
2、儀器出廠時各部份均保證了良好的性能，除可調部份一般不能隨意拆開調整。如發生故障應由有經驗的人檢修或送回制造廠家檢修。
3、鏡頭及目鏡的外露玻璃部分切忌手摸，應盡量少擦。如有灰塵可用軟毛刷輕輕掃掉。如有印跡可用脫脂棉或鏡頭紙蘸少量的酒精乙醚的混合物歧丙酮等進行擦拭。
4、鏡管及其它外露表面可用溶劑汽油清擦干凈。儀器使用后應蓋上護蓋，若長時間不用應裝入箱內并放平于干燥、溫度適當之處進行保管。
5、儀器使用后，對精密工作表面應及時用軟性紗布和航空汽油擦干凈并涂上適量防銹油脂。
6、儀器應經常保持清潔，特別是光學及精密零件表面，應盡量避免手指接觸和碰傷，光學表面還應盡量減少擦拭，若需擦拭時，可先用脫脂棉花沾少量的酒精加乙醚混合劑（1 ： 8），輕輕擦拭以保持光學表面的清潔。
7、儀器使用完畢后，宜放在干燥、低溫處。
8、儀器搬運時，應防止沖撞和較大的震動，以免精度損失。
9、儀器應定期維護檢測，以保證原有精度。
